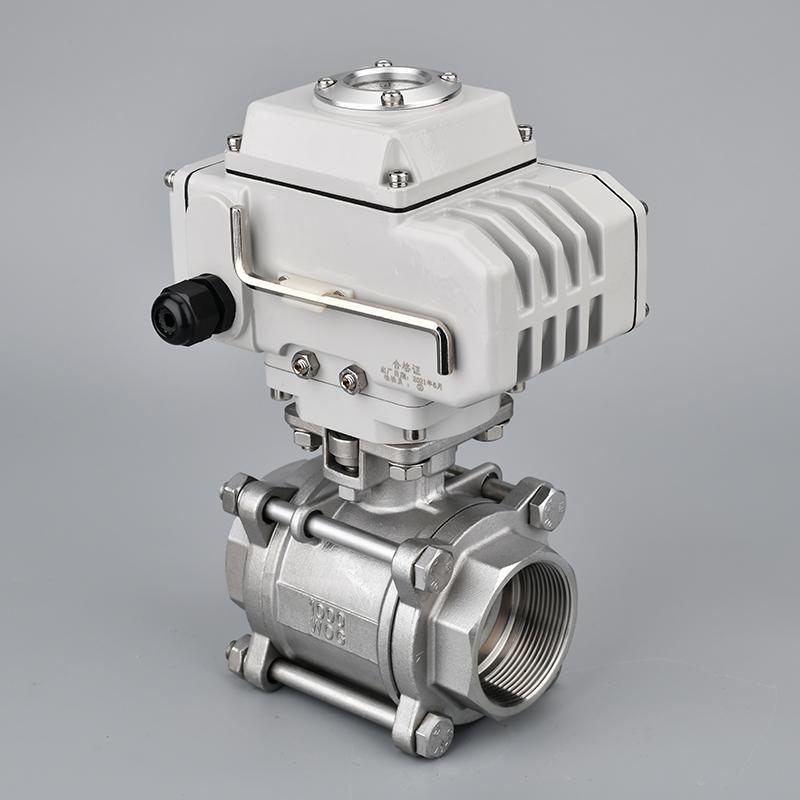

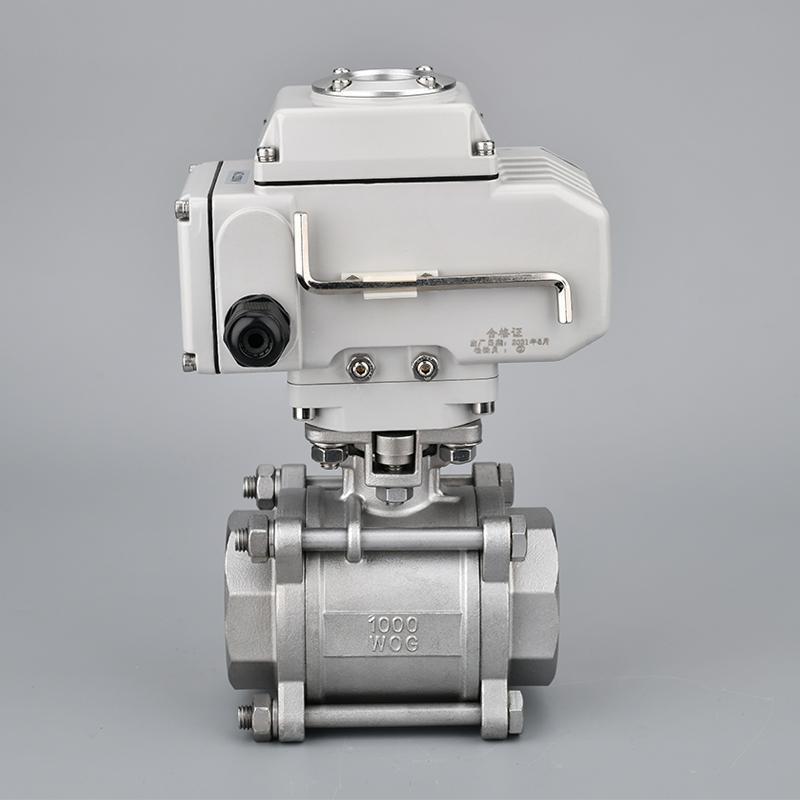

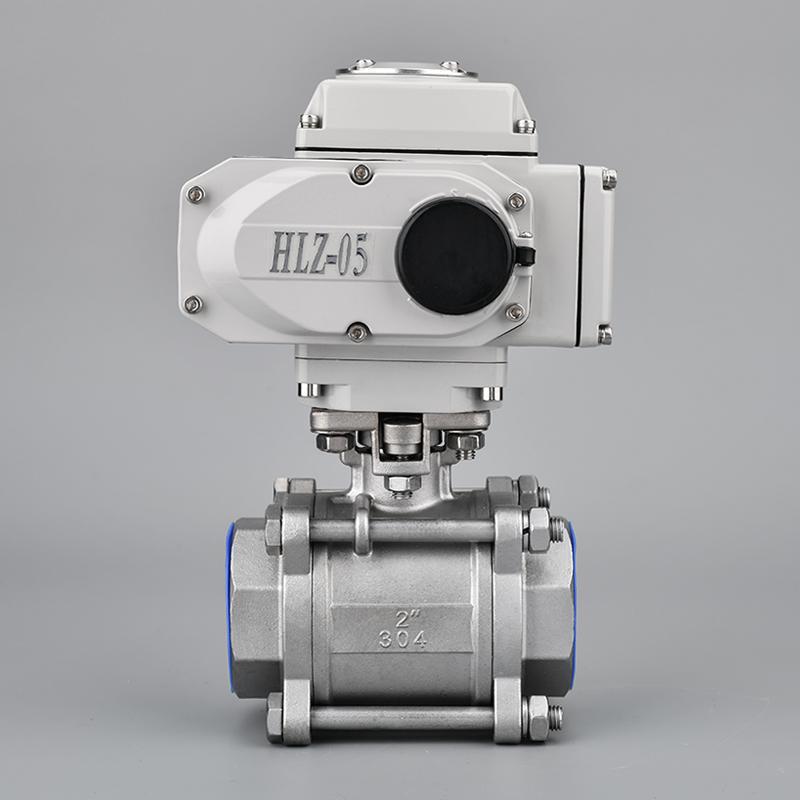

电动三片式球阀内螺纹适用于PN1.0～10.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，电动丝扣球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。电动三片式球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动三片式球阀可分为：电动丝扣球阀、电动焊接球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
技术参数
| 公称通径DN（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 公称压力（MPa） | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片是精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% （软密封：零泄漏） | |||||||||
| 基本误差 | ±1% | |||||||||
| 回差 | ±1% | |||||||||
| 死区 | ≤1%（可调） | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | 可配EI-TORK,EXI-TORK等系列角行程电动执行机构 | |||||||||
| 控制方式 | 开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制） | |||||||||
安装尺寸
| 通径DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| G（inch） | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | |
| L | 60 | 75 | 80 | 90 | 110 | 125 | 144 | 186 | 206 | 240 | |
| H | JOX | 165 | 170 | 185 | 200 | 205 | 230 | 230 | 245 | 260 | 300 |
| JHQ | 285 | 290 | 300 | 320 | 335 | 350 | 360 | 380 | 400 | 440 | |
| A | JOX | 115 | 115 | 161 | 161 | 161 | 188 | 188 | 188 | 267 | 267 |
| JHQ | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 346 | 3.46 | 346 | |
| A1 | JOX | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| JHQ | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | |
