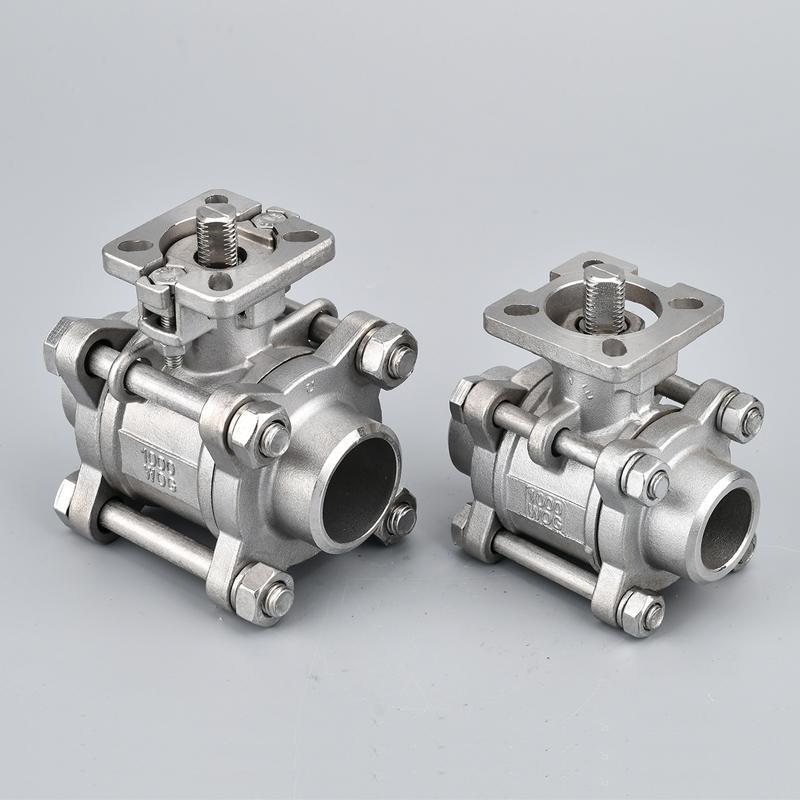

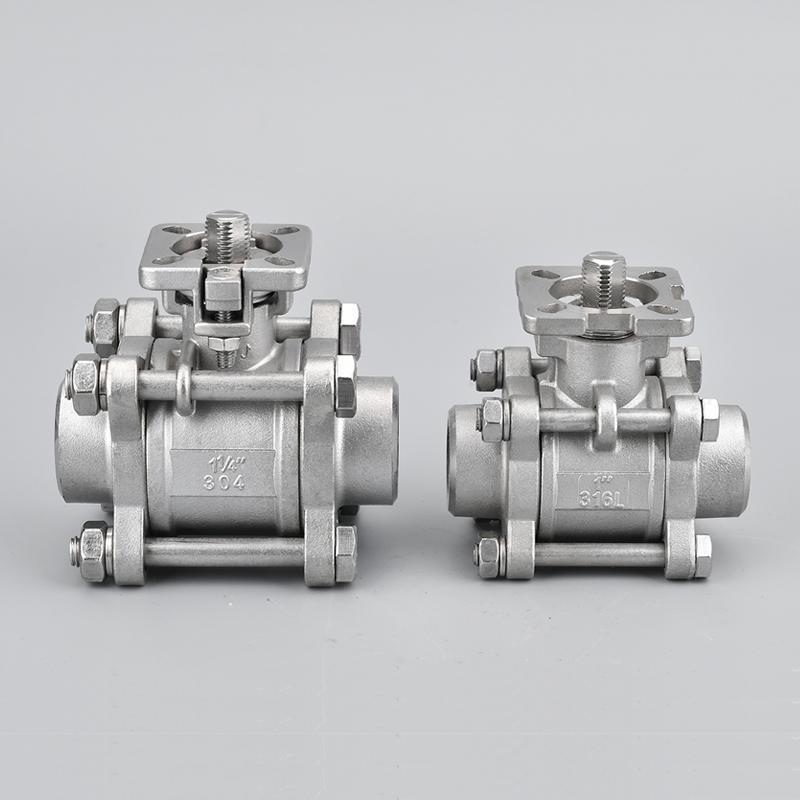

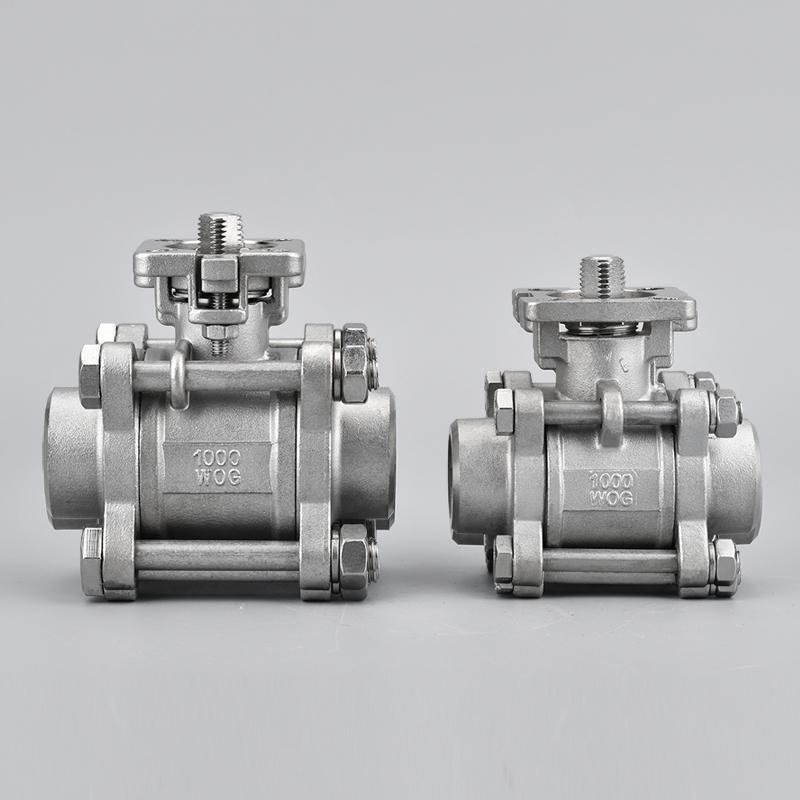

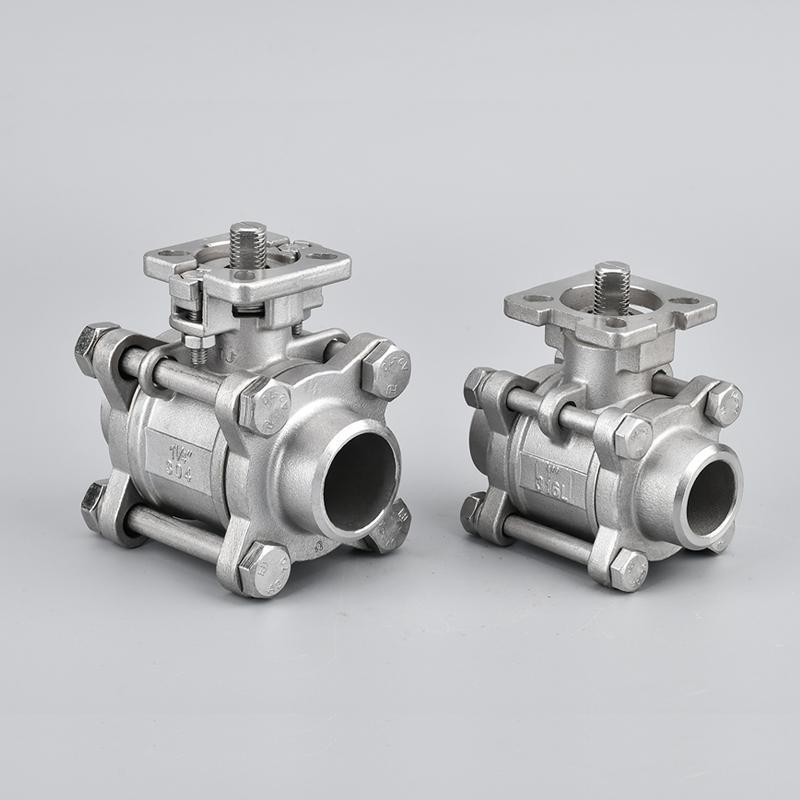

三片式焊接高平台球阀是球阀结构中特别常见的一种，阀体分为三部分，左右为副阀体，中间为主阀体。主副阀体通过螺栓连接起来，安装和拆卸比较方便。高平台焊接球阀按照ISO5211标准，采用高平台球阀结构，可方便与气动执行器或电动执行器连接组成，具有结构紧凑，使用可靠等特点。
三片式焊接高平台球阀由于便于拆分，固使用普遍，在左右副阀体焊接完毕后，可以方便更换阀座密封圈，在开关比较频繁，磨损较快的工况可以优先选用三片式球阀。适用于PN1.0～6.4MPa，工作温度-29～3000℃的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。
阀技术参数：
阀门材质：CF8、CF8M、CF3、CF3M、双相钢2205等
密封材质：PTFE/PPL/PEEK/TFM4215/金属喷涂
阀门通径：DN8-DN100
压力范围：PN10-PN64；150/300/600/；10K/20K/30K
制造工艺：硅溶胶精密铸造，数控精车
适用介质：水、油、气及某些腐蚀性液体
工作温度：-20℃ ~200℃ (-4℉~392℉)
连接方式：螺纹/承插/对焊/快装等
可选配置：手动/气动/电动
设计特点：
ISO 5211 直接安装平台
防静电装置、阀杆防脱设计、锁紧装置可用
硅溶胶熔模铸造工艺、钢球有压力平衡孔、全通经
主要尺寸
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2 | 3″ | 4″ |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 85 | 900 | 112 | 120 | 145 | 185 | 215 | 270 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| C | 14 | 17.5 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
| 重量WT（g） | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
